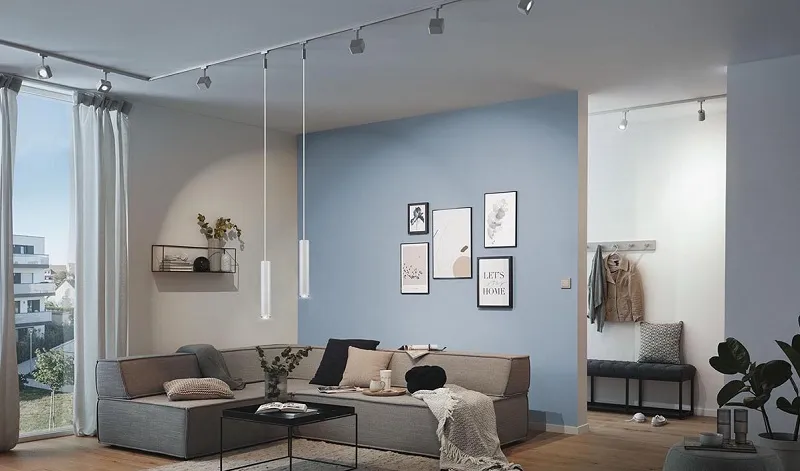

Как выбрать, установить и подключить трековые светильники: инструкция

Главное, что нужно знать: чтобы правильно подключить трековый светильник на шинопроводе, достаточно вставить адаптер в паз и повернуть ручку фиксации на 90° — контакты замкнутся автоматически. Установка трековых светильников на натяжной потолок невозможна без предварительной закладной платформы (деревянного бруса или толстой фанеры), которая крепится к черновому перекрытию до натяжки полотна. По статистике, монтаж трековых светильников на шинопроводе занимает в 4 раза меньше времени, чем врезка точечных моделей, а блоки питания для низковольтных систем (12–48V) требуют запаса мощности минимум 20%. В этой статье мы разбираем все этапы — от выбора шины до финального включения.

Что представляет собой трековая система

Трековая система — это открытый электрический конструктор. Основу составляет шинопровод (трек) — профиль с токоведущими медными жилами, а роль осветительных приборов выполняют светодиодные светильники, которые крепятся к нему через адаптеры без проводов и пайки.

Ключевые технические параметры, которые нельзя игнорировать:

• Рабочее напряжение: 48V (безопасное для дома), 110V (редко), 220V (сетевое).

• Сечение токоведущих шин: 1,5 мм² → до 10 А → до 2200 Вт (при 220V) или 480 Вт (при 48V).

• Количество контактов: 2 (фаза/ноль), 3 (с землёй), 5 (две независимые линии + земля).

• Степень защиты: IP20 (сухие комнаты), IP44 (ванные, кухни).

Согласно стандарту IEC 60570, трековые системы допускают многократное подключение/отключение светильников без потери контакта — ресурс адаптера составляет не менее 10 000 циклов.

Возможности, которые даёт трековая система

Использование шинопровода кардинально меняет подход к освещению.

Что вы получаете:

1. Гибкость без ремонта. Вы можете начать с 2 метров трека, а через год добавить ещё 3 метра через простой соединитель — не нужно штробить стены или тянуть новые кабели.

2. Перенаправление света за секунду. Поворотные светодиодные светильники позволяют менять угол луча от 0 до 90° по вертикали и 360° по горизонтали.

3. Раздельное управление. На 5-контактном шинопроводе можно подключить две группы светильников к разным выключателям или диммерам.

4. Работа с умным домом. Шины с поддержкой DALI или 0-10V дают возможность управлять яркостью и цветовой температурой каждого спота.

По данным Lighting Research Center, перепланировка освещения в помещении с трековой системой занимает в среднем 15 минут, тогда как в классической проводке — от 4 часов.

Плюсы и минусы трековой системы

Преимущества

• Чистый монтаж. Установка трековых светильников на натяжной потолок не создаёт пыли и грязи — все закладные монтируются до полотна.

• Энергоэффективность. Современные модели потребляют 6–15 Вт при световом потоке 550–1300 лм (замена 60–100 Вт накаливания).

• Долговечность. Качественные светодиодные светильники работают 50 000 часов — это 17 лет при 8 часах в день.

• Ремонтопригодность. Замена вышедшего из строя спота занимает 10 секунд — не нужно лезть в потолок.

Недостатки

• Цена. Хороший шинопровод (Global Track, SLV, Ledex) стоит от 1300 до 3000 руб/метр. Обычный кабель ВВГ — 35 руб/метр.

• Открытость. Шина всегда видна, что не подходит для классических и дворцовых интерьеров.

• Ограничение по высоте. Для подвесного трека нужно минимум 8 см от чернового потолка до полотна.

Виды трековых систем

Классификация идёт по трём признакам: форма, материал и тип монтажа.

1 По форме шинопровода

2 По материалу

• Алюминий (90% рынка) — отводит тепло, не ржавеет, лёгкий.

• Сталь — дешёвая, но тяжёлая и может корродировать во влажных зонах.

• Пластик — только для маломощных декоративных линий (до 5 Вт/спот).

3 По способу монтажа

• Накладной — саморезы к потолку.

• Подвесной — на тросах или штангах (высота от 20 до 200 см).

• Встраиваемый — вровень с гипсокартоном или в закладную для натяжного потолка.

Фиксированные и поворотные светильники

Выбор между фиксированным и поворотным спотом определяет, сможете ли вы менять световой сценарий.

Фиксированные:

• Угол наклона = 0°.

• Луч направлен строго вниз.

• Идеальны для заливного света в проходах и коридорах.

Поворотные:

• Две оси вращения: горизонталь (360°) и вертикаль (до 90°).

• Позволяют подсветить картину, стеллаж или рабочую зону.

• Используются в 85% жилых интерьеров.

Совет экспертов (Магазин ОгниСвета): «Для кухни над столом берите поворотные модели, для гардеробной — фиксированные. Иначе свет будет постоянно бликовать в зеркалах».

Светильники с точечным и рассеянным светом

Это второй по важности параметр после мощности. Он зависит от оптики — линзы или отражателя.

Пример: с расстояния 2,5 м точечный спот с углом 20° даст пятно диаметром ≈90 см. Рассеянный с углом 100° — пятно диаметром ≈6 м.

Как выбрать трековые светильники: 5 практических советов

Выбирая светодиодные светильники для трека, проверяйте пять параметров. Экономия на любом из них приведёт к разочарованию.

Цветовая температура (CCT)

• 2700K — тёплый свет (спальня, гостиная).

• 3000K — нейтрально-тёплый (кухня, ванная).

• 4000K — холодный (офис, магазин).

Правило: не смешивайте в одном треке светильники с разницей более 500K — это утомляет зрение.

Индекс цветопередачи (CRI)

• CRI ≥ 90 — отлично (художественные студии, шоурумы).

• CRI 80–89 — хорошо (дома, офисы).

• CRI < 80 — плохо (цвета будут грязными).

Коэффициент пульсации

Должен быть < 5%. Дешёвые блоки питания дают пульсацию 50–80% — это вызывает головные боли и быструю утомляемость. Проверяется пульсметром или камерой телефона (на видео будут полосы).

Тип адаптера

• EURO (Universal) — подходит к 95% шин (ширина паза 15–18 мм).

• Брендовые (SLV, OSRAM, Schneider) — только под свою шину.

Степень защиты IP

• IP20 — сухие комнаты.

• IP44 — влажные зоны (над раковиной, в душевой).

Выбираем шинопровод: на что обратить внимание

Шинопровод — это не просто профиль, а основа всей системы. Ошибка при выборе сделает невозможным подключение понравившихся светильников.

Технические характеристики

Цвет профиля

• Чёрный — не видно пыли, подходит для лофта.

• Белый — сливается с потолком.

• Серебро — хай-тек.

• Золото/медь — ретро и ар-деко.

Лайфхак: Для натяжных потолков берите только шинопровод с усиленным основанием (≥1,2 мм). Дешёвый трек прогнётся под весом длинных светильников (более 2 кг на метр).

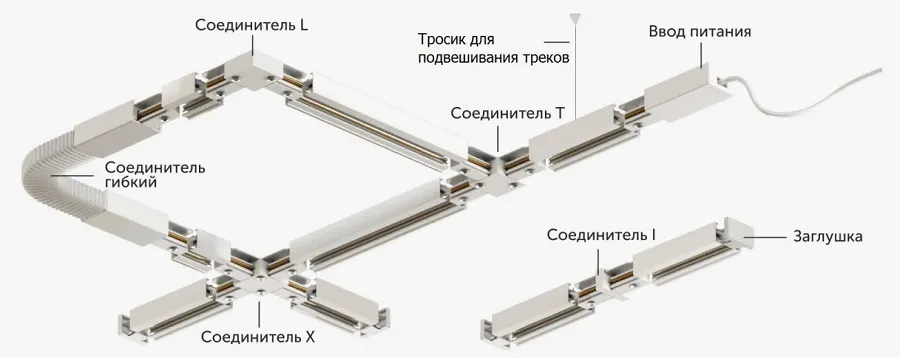

Монтаж и подключение трековой системы

Монтаж трековых светильников состоит из трёх этапов: подготовка основания, навеска шинопровода, подключение адаптеров.

Необходимый инструмент

• Перфоратор (для бетона) или шуруповёрт.

• Лазерный или пузырьковый уровень.

• Мультиметр (прозвонка цепи).

• Индикаторная отвёртка.

• Шестигранник (обычно 2,5 или 3 мм).

• Стриппер для кабеля.

Принципиальная схема подключения

Автомат 10А → Кабель 3×1,5 → Торцевой питающий адаптер → Шинопровод → Адаптер → Светильник

Способ монтажа шинопровода

В зависимости от типа потолка выбирается свой способ крепления. Ошибки здесь приводят к падению трека или повреждению отделки.

Бетонный потолок

• Используйте прямые подвесы или кронштейны.

• Шаг крепления — не более 50 см.

• Дюбель 6×40 мм + саморез.

• Обязательно изолирующие проставки (чтобы шина не касалась арматуры).

Гипсокартонный потолок

• Только через закладные профили (непосредственно в ГКЛ крепить нельзя).

• Используйте дюбели-бабочки (Molly), если закладной нет, но нагрузка ≤ 1 кг на точку.

• Для трека длиной > 2 м закладная обязательна.

Натяжной потолок (самый важный случай)

Установка трековых светильников в натяжной потолок происходит в 4 шага:

1. До натяжки полотна: монтируется деревянный брус (сосна, толщина = отступ от чернового потолка до полотна + 2 мм). Брус крепится к перекрытию через каждые 50–60 см.

2. После натяжки полотна: в местах бруса делаются отверстия с термокольцами (обязательно!).

3. Шинопровод прикладывается к полотну и прикручивается сквозь ПВХ к брусу саморезами с силиконовой прокладкой (чтобы не порвать плёнку).

4. Проверка: трек не должен провисать. Максимальный зазор между шиной и полотном — 2 мм.

Важно: Не используйте этот метод без закладных. Полотно порвётся под весом трека в первые же сутки.

Способ крепления светильников

Как подключить трековый светильник на шинопроводе правильно — пошаговая инструкция:

1. Обесточьте линию. Выключите автомат. Убедитесь индикаторной отвёрткой.

2. Откройте адаптер. Поверните рычажок или флажок в положение «открыто» (обычно значок разомкнутого замка).

3. Вставьте адаптер. Заведите его в паз шины под углом 45°, затем прижмите к контактам до щелчка.

4. Зафиксируйте. Поверните ручку на 90° до упора. Латунные контакты войдут в медные шины.

5. Проверьте. Включите автомат. Если светильник не горит — переверните адаптер на 180° (полярность важна для 48V систем).

Ошибка 90% новичков: Пытаться вставить адаптер при включённом питании. Это приводит к искрению и подгоранию контактов.

Параметры напряжения: 220V vs 48V vs 24V

Это самый критичный раздел для безопасности. Запомните таблицу:

Рекомендация для дома: всегда выбирайте 48V в спальнях и детских. Даже если ребёнок дотронется до открытых контактов, ничего не случится. Для офисов и магазинов — 220V (дешевле и проще).

Блоки питания: как выбрать и не ошибиться

Блоки питания нужны только для низковольтных треков (12, 24, 48V). Ошибка при их выборе — самая дорогая.

Характеристики качественного блока

• Тип: Драйвер с активным PFC (коэффициент мощности > 0,9).

• Защиты: SCP (КЗ), OTP (перегрев), OLP (перегрузка), RPP (переполюсовка).

• Пульсации: ≤ 100 мВ.

• Корпус: Алюминиевый (лучше охлаждение).

Расчёт мощности (самое важное!)

Формула:
Мощность блока = (Сумма мощностей всех светильников) × 1,2

Пример:
У вас 10 спотов по 12 Вт.
Сумма = 120 Вт.
Запас 20% = 24 Вт.
Итого нужен блок на 144 Вт (ближайший стандарт — 150 Вт).

Если взять блок на 120 Вт, он проработает 2–3 месяца и умрёт от перегрева.

Где ставить блок питания?

Запрещено: прятать блок за натяжным потолком без вентиляции. При 50°C внутри корпуса срок службы конденсаторов падает с 50 000 до 8 000 часов.

Правильно: в вентилируемый нише, за фальшстеной или на антресоли.

Как смонтировать трековую систему: полная пошаговая инструкция

10 шагов, которые гарантируют результат:

1. Проект. Нарисуйте схему. Укажите места блоков питания (если 48V). Расстояние от блока до самого дальнего светильника — не более 15 м.

2. Разметка. Лазерным уровнем отбейте линию. Отступ от стены — минимум 30 см (иначе поворотные споты не смогут подсветить противоположную стену).

3. Монтаж закладных (для натяжного потолка). Брус 40×40 мм или фанера 20 мм через каждые 50 см.

4. Прокладка кабеля. Кабель ВВГ 3×1,5 в гофре (если потолок горючий).

5. Натяжка полотна. Контролируйте, чтобы монтажники сделали термокольца в местах закладных.

6. Сборка трека. Соедините отрезки шин через коннекторы. Не перетягивайте винты — момент 0,5 Н·м.

7. Подключение питания. Торцевой адаптер: фаза (L) на L, ноль (N) на N, земля (PE) на корпус.

8. Прозвонка мультиметром. Сопротивление между L и N должно быть > 1 МОм. Короткого замыкания быть не должно.

9. Подача питания. Включите автомат. Индикаторной отвёрткой проверьте наличие фазы на шине.

10. Установка светильников. Вставьте адаптеры, поверните на 90°, отрегулируйте углы.

Типичная фатальная ошибка: подача питания на трек с двух концов. Это создаёт «петлю» и перегрев шины. Питание — только с одной стороны линии.

Ответы на частые вопросы (коротко)

Какие инструменты нужны для установки трековых светильников?

Для бетона: перфоратор, бур 6 мм, уровень, мультиметр. Для гипсокартона: шуруповёрт, дюбели-бабочки. Для натяжного потолка дополнительно: ножовка по дереву (закладные), термокольца, силиконовые прокладки под саморезы. Из ключей — шестигранник 2,5 или 3 мм.

Как правильно рассчитать нагрузку на шинопровод?

Медная шина 1,5 мм² держит 10 А. При 220V — до 2200 Вт, при 48V — до 480 Вт. Сложите мощность всех светильников, добавьте 20% запаса. Пример: 8×15 Вт = 120 Вт + 20% = 144 Вт. При длине трека >15 м увеличивайте сечение до 2,5 мм² или ставьте питание с двух сторон.

Какие бывают типы шинопроводов для трековых светильников?

По исполнению: накладные, подвесные (до 2 м), встраиваемые (вровень с потолком). По геометрии: прямые (1–3 м), гибкие (радиус от 30 см), кольцевые. По фазам: 2-контактные (фаза+ноль), 3-контактные (+земля), 5-контактные (две группы управления).

Какие преимущества у встраиваемых шинопроводов?

Эстетика: видна только щель 15–25 мм. Не собирают пыль. Позволяют установку трековых светильников в натяжной потолок с отступом от полотна всего 15 мм. Не крадут высоту. Минус: сложный монтаж — нужен идеально ровный короб.

Какие недостатки у магнитных шинопроводов?

Магнитный адаптер в 3 раза дороже (от 2500 руб). Светильник легко сбить рукой — удержание 1,5–2 кг. Не работает при вибрациях (отпадает). Максимальная мощность — 15 Вт на спот. Не подходят для мощных прожекторов.

Как выбрать между однофазным и трёхфазным шинопроводом?

Однофазный (2 контакта) — для дома: все светильники на одной линии, один выключатель. Трёхфазный (5 контактов) — для зонирования: три независимые линии (L1, L2, L3) под разные выключатели или диммеры. Выбирайте трёхфазный, если нужно: витрины отдельно от стойки, разная цветовая температура на одном треке или общая мощность > 2000 Вт. Для гостиной — переплата не нужна.

Заключение

Трековые системы — это не просто тренд, а инженерное решение, которое даёт свободу на годы вперёд. Светодиодные светильники на шинопроводе служат 15–20 лет, а возможность переставить или добавить споты без пыли и ремонта делает эту технологию лучшим выбором для натяжных потолков и современных интерьеров. Главные правила: для дома — берите 48V и качественные блоки питания с запасом 20%, для натяжного потолка — монтируйте закладные брусья заранее, а монтаж трековых светильников на натяжной потолок доверяйте только тем бригадам, которые работают с термокольцами. Следуя этому руководству, вы получите систему, которая не потребует вмешательства десятилетиями.

Чек-лист перед покупкой (проверьте 5 раз):

• Тип адаптера светильника совпадает с шиной (EURO / бренд).

• Блок питания мощнее суммы всех спотов на 20%.

• Для натяжного потолка заложены брусья (шаг 50 см).

• Угол рассеивания соответствует задаче (точечный или заливной).

• CRI ≥ 80, пульсация < 5%, напряжение — 48V для жилых комнат.
