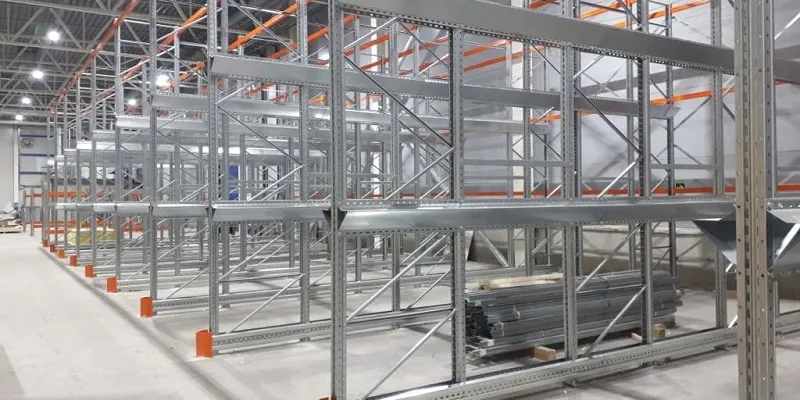

Складские стеллажи из металла: полная классификация и технические особенности

Металлические складские стеллажи представляют собой сборно-разборные пространственные конструкции, предназначенные для систематизированного хранения грузов на поддонах, в коробах или навалом. Их ключевая задача — максимально эффективно использовать вертикальный объем помещения, трансформируя полезную площадь склада из квадратных метров в кубические. В отличие от статичных сварных конструкций, современные системы являются модульными, что позволяет менять конфигурацию под текущие бизнес-задачи. В данной статье детально разобраны инженерные особенности, классификация и методы расчета нагрузок, позволяющие подобрать оптимальное оборудование под конкретный грузопоток.

Преимущества складских металлических стеллажей

Повсеместное использование именно металла (преимущественно низколегированной стали) в складской логистике обусловлено его уникальным сочетанием физико-механических свойств и экономической целесообразности. В отличие от деревянных или пластиковых аналогов, металлокаркас обеспечивает непревзойденную несущую способность при относительно малом собственном весе конструкции.

• Высокая несущая способность и стабильность геометрии. Стальной профиль выдерживает осевые нагрузки на сжатие и изгиб без остаточной деформации. Например, стандартная рама паллетного фронтального стеллажа способна нести от 9 до 18 тонн на секцию, сохраняя стабильность благодаря раскосам.

• Долговечность и огнестойкость. Металл не подвержен гниению, поражению плесенью и насекомыми. Применение порошковой полимерной окраски (стандарт RAL 7035/2004/5010) не только защищает от коррозии, но и относит конструкцию к классу трудногорючих материалов (Г1), что критично для пожарной инспекции.

• Универсальность и адаптивность. Перфорация стоек с шагом 50 или 75 мм позволяет менять высоту установки балок без применения сварки. Вы можете хранить как легкие коробки с документами, так и негабаритный прокат, просто переставив уровни.

• Скорость монтажа. Болтовое соединение (а в некоторых сегментах — безболтовое зацепление крюков) позволяет смонтировать ряд из 20 секций силами двух человек за одну рабочую смену.

• Совместимость с техникой. Конструкция стеллажей для склада разрабатывается под стандартные проемы вилочных погрузчиков и штабелеров, что минимизирует риск повреждения стоек при интенсивной ротации.

Виды металлических складских стеллажей

Выбор типа стеллажной системы напрямую влияет на пропускную способность склада (количество операций в час) и коэффициент использования площади. Ниже представлена классификация, основанная на способе хранения и типе обрабатываемого груза. Если рассматривать глобально паллетные стеллажи являются самым распространенным решением в логистике класса "А".

Фронтальные (паллетные) стеллажи

Это классический тип хранения, обеспечивающий прямой доступ к каждому паллетоместу (FIFO и LIFO принципы). Конструкция состоит из вертикальных рам и горизонтальных балок.
Технические особенности:

• Глубина секции: 800–1100 мм (под европалету 800x1200 или финскую 1000x1200).

• Несущая способность балки: от 2 до 4.5 тонн на пару.

• Высота: ограничена высотой потолка и параметрами техники (до 15 метров).

• Особенность: требует защитных отбойников и отсекателей для предотвращения столкновений с техникой.

Глубинные (набивные) стеллажи

Система Drive-in, позволяющая заезжать погрузчику внутрь конструкции. Используется для хранения большого объема однотипного товара.

Гравитационные стеллажи

Роликовые полотна устанавливаются под уклоном 3–5%. Паллеты движутся от зоны загрузки к зоне выгрузки под действием силы тяжести.

Консольные стеллажи

Специализированная конструкция для длинномерных грузов: трубы, профиль, пиломатериалы, листовой металл.

Полочные стеллажи

Системы для ручного отбора, мелкоштучного товара и архивов. Отличаются высокой плотностью хранения.

Мезонинные стеллажи (платформы)

Многоуровневая система, создающая дополнительные этажи внутри склада.

Паллетные, консольные, полочные, мезонинные или глубинные? Какой тип стеллажей выбрать

Данный выбор зависит от матрицы: "Тип груза / Интенсивность оборота / Бюджет". Ниже представлен алгоритм принятия решения.

Шаг 1. Определите тип груза:

• Товар на поддонах, широкая номенклатура: Фронтальные паллетные.

• Длинномерный прокат (6 метров и более): Консольные стеллажи. Они имеют одностороннее или двухстороннее исполнение, высоту до 10 м и нагрузку на консоль до 1.5 т.

• Мелкий штучный товар (запчасти, косметика, электроника): Полочные стеллажи. Глубина полки варьируется от 300 до 600 мм, нагрузка от 100 до 500 кг на полку. Могут комплектоваться фасадами и ящиками.

Шаг 2. Определите интенсивность оборота:

• Высокий оборот (доступ к каждой паллете за 2 минуты): Фронтальная система.

• Низкий оборот (сезонный товар, сырье): Глубинная (Drive-in) система. Позволяет экономить до 60–70% площади за счет сокращения проходов, но работает только по принципу LIFO (последний пришел — первый ушел).

Шаг 3. Оцените высоту помещения:

• Высокие потолки (от 8 м): Используйте высотные паллетные стеллажи.

• Средние потолки (5–7 м), но есть свободная площадь: Эффективным решением станут мезонинные стеллажи. Они позволяют создать 2–3 этажа для зоны комплектации заказов. Экономия площади достигает 300%.

• Низкие потолки (3–4 м): Мобильные стеллажи на рельсах или стандартные полочные комплексы.

Ключевые характеристики

При заказе стеллажей необходимо оперировать следующими инженерными параметрами, указанными в техническом паспорте изделия.

1. Несущая способность секции (кг). Суммарная нагрузка, которую выдерживает готовая ячейка.

2. Нагрузка на балку (кг на пару). Максимальный равномерно распределенный вес, который выдерживают две горизонтальные балки без прогиба более 1/200 длины (согласно FEM 10.2.02).

3. Толщина металла (мм). Критичный параметр. Стойки изготавливаются из профиля толщиной 1.5–2.5 мм, балки — 1.5–2.0 мм. Тоньше — опасно для грузового хранения, толще — неоправданно дорого.

4. Шаг перфорации. Обычно 50 или 76.2 мм (дюймовая система). Чем меньше шаг, тем точнее можно настроить уровень балки под высоту товара.

5. Тип покрытия. Оцинковка (горячее цинкование или сендзимир) используется для складов с повышенной влажностью или холодных зон. Полимерное покрытие (RAL) — стандарт для отапливаемых помещений.

Сравнительная таблица основных характеристик

Как рассчитать грузоподъемность стеллажей для склада

Расчет грузоподъемности — это прерогатива инженера-проектировщика, но заказчик должен понимать базовые принципы, чтобы контролировать безопасность. Ошибка в расчетах ведет к обрушению конструкций.

Пошаговый алгоритм расчета нагрузки на балку:

1. Определите вес брутто паллеты. Это сумма веса товара, тары (поддона) и упаковки. Например: вес товара 700 кг + вес деревянного поддона 25 кг = 725 кг.

2. Учтите коэффициент динамики. При установке паллеты вилочным погрузчиком возникает ударная нагрузка. Стандартно к статическому весу добавляют 10–25% в зависимости от квалификации операторов и ровности пола.

   • Формула: P_расчетная = P_груза * 1.25.

   • Пример: 725 кг * 1.25 = 906.25 кг.

3. Сверьтесь со схемой загрузки. Если балка рассчитана на 2300 кг (пара) под 2 паллеты, то максимальный вес брутто каждой паллеты не должен превышать:

   • (2300 кг * 0.9 запас прочности) / 2 = 1035 кг.

   • В нашем примере 725 кг проходит с большим запасом.

4. Проверьте нагрузку на раму. Суммируйте все ярусы.

   • Допустим, на раме стоит 4 уровня балок по 900 кг.

   • Суммарная нагрузка: 4 * 900 = 3600 кг. Рама на 4 тонны выдержит, на 3 тонны — нет.

Важно: Стеллажи рассчитываются на равномерно распределенную нагрузку. Сосредоточенная нагрузка в центре балки может снизить допустимый порог вдвое.

Критически важные факторы

При монтаже и эксплуатации металлических стеллажей существует ряд аспектов, которые часто упускаются из виду, но которые критично влияют на долговечность и безопасность.

1. Горизонтальность пола

Стеллажные системы не имеют собственной компенсации кривизны пола. Согласно СНиП, допускается перепад не более 2 мм на 1 метр или 10 мм на всю длину ряда. Если пол неровный, требуются подкладные пластины. Игнорирование этого правила приводит к возникновению внецентренного сжатия стоек, что уменьшает их несущую способность на 30–40%.

2. Крепеж к основанию (Анкеровка)

Фронтальные стеллажи высотой более 3 метров должны быть закреплены анкерными болтами к бетонной плите. В сейсмически активных зонах это требование ужесточается. Прочность анкера должна соответствовать сдвигающей нагрузке.

3. Защитные элементы

Использование отбойников (уголков) и направляющих — обязательное условие. Ремонт стойки, смятой погрузчиком, стоит до 30% стоимости новой секции, а ее замена простаивает в очереди на демонтаж.

4. Коррозионная среда

Для холодных складов (заморозка) или химических производств требуется специальная марка стали и цинкование. Обычная полимерная краска при -30°C становится хрупкой и скалывается.

5. Качество профиля

Многие поставщики экономят на ребрах жесткости (зиговке). Отсутствие канавки жесткости на стойке позволяет использовать более тонкий металл, но резко снижает сопротивление продольному изгибу.

Распространенные ошибки

При самостоятельном подборе оборудования или работе с неквалифицированными подрядчиками владельцы складов допускают следующие типичные промахи.

1. Экономия на толщине металла (Погоня за низкой ценой).
Ошибка: Выбор стоек 1.5 мм вместо рекомендуемых 2.0 мм для грузов свыше 800 кг на балку.
Последствие: Остаточная деформация стоек, "выпучивание" стенок профиля, обрушение фронта.

2. Неправильная конфигурация балок (Ложная экономия).
Ошибка: Использование 1 балки на 3 паллеты вместо 3 балок.
Последствие: Балка работает на изгиб с перегрузкой, прогибается, паллеты "складываются" домиком и падают в проход.

3. Игнорирование типа вилочного захвата.
Ошибка: Установка стандартных полок без зазоров между стеллажами и отсутствие нижнего проема для подхода паллеты снизу.
Последствие: Погрузчик не может снять паллету стандартными вилами, требуется ручная перестановка.

4. Перегрузка верхних ярусов легкими товарами.
Ошибка: Загрузка на верхних уровнях тяжелых, но компактных грузов.
Последствие: Повышение центра тяжести системы, что при случайном толчке техникой может привести к опрокидыванию всего ряда.

5. Отсутствие информационных табличек.
Ошибка: Не указаны знаки допустимой нагрузки на секцию (по ГОСТ 16140).
Последствие: Неконтролируемый вес загрузки новыми сотрудниками, отсутствие оснований для рекламаций при разрушении.

6. Сборка "на глаз" без диагоналей.
Ошибка: Не установлены горизонтальные и диагональные раскосы (связи) на задней стенке рамы.
Последствие: Рама складывается "гармошкой" при боковом ударе.

Заключение

Металлические складские стеллажи — это сложное инженерное оборудование, являющееся фундаментом логистической системы. Выбор между фронтальными, консольными, полочными или мезонинными конструкциями должен базироваться на тщательном анализе товарной матрицы, габаритов помещения и технологии грузообработки. Ключевым фактором безопасности является не только паспортная грузоподъемность, но и соблюдение правил монтажа, анкеровки и своевременное обслуживание поврежденных элементов. Вложение в качественную сталь и профессиональное проектирование окупается за счет увеличения плотности хранения на 30–50% и минимизации рисков для персонала. Перед заказом оборудования требуйте у поставщика инженерный расчет FEM и сертификаты соответствия ГОСТ Р 55525-2013, подтверждающие заявленные характеристики.
