Технические характеристики противопожарных дверей: Цифры, ГОСТы и критерии выбора

Противопожарные двери — это инженерные конструкции, предназначенные для сдерживания распространения огня и дыма в течение нормированного промежутка времени. Главной технической характеристикой является предел огнестойкости (например, EI 30 или EI 60), который измеряется в минутах и определяет, сколько времени дверь сохраняет целостность (E) и теплоизолирующую способность (I). Ключевыми параметрами также являются тип заполнения (базальтовая плита, гипсокартон), толщина стального листа (обычно 1.2–2.0 мм), наличие уплотнителей и противосъемных ригелей, а также соответствие ГОСТ Р 53307-2009 или ФЗ №123.

Согласно технической документации завода «Металлоизделия», современные двери должны выдерживать не только высокую температуру, но и механические нагрузки, сохраняя функциональность замков и петель. В этой статье мы детально разберем все параметры, влияющие на безопасность, долговечность и юридическую чистоту установки таких конструкций.

Что такое металлические противопожарные двери

Металлические противопожарные двери — это класс огнестойких преград, выполненных на основе гнутого стального профиля и листовой стали, внутренняя полость которых заполнена негорючими теплоизоляционными материалами. В отличие от обычных входных дверей, их задача не защита от взлома (хотя эта функция тоже присутствует), а создание барьера для высокотемпературного теплового потока и токсичных продуктов горения.

Завод «Металлоизделия» классифицирует их как сложные технические системы, где важна каждая деталь: от толщины металла до марки уплотнительной ленты. Такие двери устанавливаются на путях эвакуации, в электрощитовых, серверных, складских помещениях категорий А и Б, а также в технических этажах зданий.

Типы дверей по пределу огнестойкости

Предел огнестойкости — это временной интервал, выраженный в минутах, в течение которого конструкция сопротивляется воздействию огня в условиях стандартного температурного режима. Строительные нормы РФ (ФЗ №123, табл. 23) устанавливают несколько основных типов для дверей.

Основные градации (EI)

В контексте противопожарных дверей ei60 обозначает, что конструкция гарантированно выдержит пламя в течение 60 минут, сохранив как целостность (нет сквозных трещин и прогаров), так и теплоизолирующие свойства (нагрев необогреваемой стороны не выше 180°C в контрольных точках).

1. EI 15 / EI 30 (Тип 3, 2): Устанавливаются в помещениях с низкой пожарной нагрузкой, небольших кладовых, тамбурах.

2. EI 60 (Тип 1): Наиболее распространенный тип для зданий массового пребывания людей. Идеален для лифтовых холлов, коридоров больниц и офисных центров. Ссылаясь на ассортимент завода «Металлоизделия», именно серия EI 60 является «золотым стандартом» для большинства проектных решений.

3. EI 90 / EI 120: Используются на объектах с повышенными требованиями безопасности (архивы, банковские хранилища, химические лаборатории).

Вариации индексов

Полная маркировка может включать дополнительные символы:

• E — потеря целостности (появление сквозных отверстий).

• I — потеря теплоизолирующей способности.

• W — ограничение теплового потока (для остекления).

• S — дымонепроницаемость (обязательна для путей эвакуации).

В маркировке двери может указываться три показателя, например, EIWS 60, что означает защиту от огня, тепла и полную герметичность от дыма в течение часа.

Классы огнестойкости противопожарных дверей

Классификация проводится по результатам натурных огневых испытаний в аккредитованных лабораториях или расчетным методом для идентичных серий.

Таблица классов и сфер применения

Специалисты «Металлоизделия» подчеркивают: класс двери должен строго соответствовать классу стены, в которую она вмонтирована. Нельзя ставить дверь EI 30 в стену с пределом огнестойкости REI 90.

Главные технические характеристики

При выборе двери инженеры ПТО и снабженцы в первую очередь смотрят на паспорт изделия. Выделим ключевые цифровые параметры.

1. Предел огнестойкости (EI)

Как говорилось выше, это фундаментальный критерий. Измеряется в минутах согласно ГОСТ 30247.0-94.

2. Толщина металла

• Коробка: обычно изготавливается из стали 1.5 мм или 2.0 мм. Более тонкий металл короба может «повести» при нагреве.

• Полотно: лицевой лист обычно 1.2–1.5 мм. Если дверь выполняет еще и противовзломные функции, толщина может увеличиваться до 2–3 мм.

3. Толщина полотна

Зависит от типа наполнителя. Стандартная противопожарная дверь имеет толщину от 50 до 80 мм. Двери с пределом EI 60 обычно идут от 60 мм.

4. Масса

Вес является критическим параметром для петель и стен.

• Однопольная EI 30: от 45 до 60 кг.

• Однопольная EI 60: от 65 до 90 кг.

• Двупольная EI 60: от 120 кг и выше. Именно поэтому петли должны быть на подшипниках и с регулировкой.

5. Сопротивление теплопередаче

Хотя это вторично для пожарных нужд, хорошая противопожарная дверь не должна промерзать, если стоит на границе улица/помещение. Обычно обеспечивается слоем базальтовой ваты плотностью от 30 до 50 кг/м³.

Особенности конструкции

В отличие от стандартной металлической двери, огнестойкая имеет ряд конструктивных обязательных элементов, за отсутствие которых надзорные органы могут выписать предписание.

1. Уплотнительная лента

Обязательно наличие термоактивной (интумесцентной) ленты. При обычной температуре она эластична (как резина), а при нагреве свыше 100–150°C вспенивается, увеличиваясь в объеме до 10–20 раз и герметично закупоривая щели между полотном и коробкой. Это предотвращает проникновение дыма. Также используются магнитные уплотнители.

2. Доводчик

Согласно ППР РФ (Правила противопожарного режима), противопожарные двери в закрытом состоянии должны быть заперты, но в момент эвакуации они обязаны закрываться автоматически. Для этого устанавливается доводчик с фиксацией.

• EN 1154: класс надежности доводчика (обычно 3 или 4).

• Усилие закрывания: подбирается под массу полотна.

3. Замки и ручки

Фурнитура должна иметь минимальный предел огнестойкости. В дешевых дверях защелки плавятся при 300°C, блокируя выход. В качественных изделиях завода «Металлоизделия» используется фурнитура, сохраняющая работоспособность при нагреве. Обязательно наличие задвижки "Антипаника" для дверей на путях эвакуации в зданиях с массовым пребыванием людей.

4. Противосъемные ригели (штыри)

Поскольку петли при пожаре могут деформироваться, сварная дверь оснащается стальными штырями со стороны петель, которые заходят в ответные отверстия в коробе. При попытке срезать петли или при короблении каркаса, эти штыри удерживают полотно в проеме, не давая ему упасть.

Материалы противопожарных дверей

Сырьевая база строго регламентирована. Использование горючих материалов (пенопласт, дерево без пропитки, резина) недопустимо.

1. Сталь

Используется холоднокатаная сталь (ГОСТ 19904) или горячекатаная.

• Каркас: гнутый профиль сложного сечения (замкнутый или П-образный), сваренный в единую конструкцию.

• Обшивка: сплошной лист без зазоров.

• Важно: Наличие ребер жесткости внутри полотна для предотвращения парусности.

2. Наполнитель (Сердечник)

• Минеральная вата на базальтовой основе (плита): Самый популярный вариант. Температура плавления базальтового волокна выше 1000°C. Не горит, не выделяет дыма. Используется в дверях «Металлоизделия».

• Гипсокартон (ГКЛО) / Стекломагниевый лист (СМЛ): Часто комбинируется с базальтом. ГКЛ содержит кристаллизационную воду, которая испаряется при нагреве, охлаждая конструкцию.

• Термостойкий бетон / керамика: Используется в противопожарных воротах и люках, где требуется огромная теплоемкость, но вес конструкции критично высок.

3. Покрытие

Обычно порошковая полимерная окраска (полиэфирная краска). Порошковая краска при возгорании обугливается, но не поддерживает горение и не выделяет сильных токсинов.

Другие параметры дверей

Помимо огнестойкости, есть масса эксплуатационных характеристик.

Остекление

Противопожарные двери часто делают со смотровым окном. Важно понимать разницу между обычным стеклом и огнестойким.

• Обычное закаленное стекло (каленое) лопнет при 250°C и выпадет.

• Противопожарное стекло (многослойное) в маркировке E 30/E 60. При пожаре слои растрескиваются, но удерживаются сеткой или гелевой прослойкой.

• Максимальная площадь остекления: обычно не более 25–30% от площади полотна для EI 60. Если больше — требуется специальный усиленный каркас створки.

Количество полотен

1. Однопольные: Ширина проема до 1100 мм.

2. Двупольные (равно- и разнопольные): Ширина до 2000 мм и более. Важно: для эвакуации активная створка должна открываться без ключа. На двупольных дверях обязательно наличие штульпа (фальш-створка с запором).

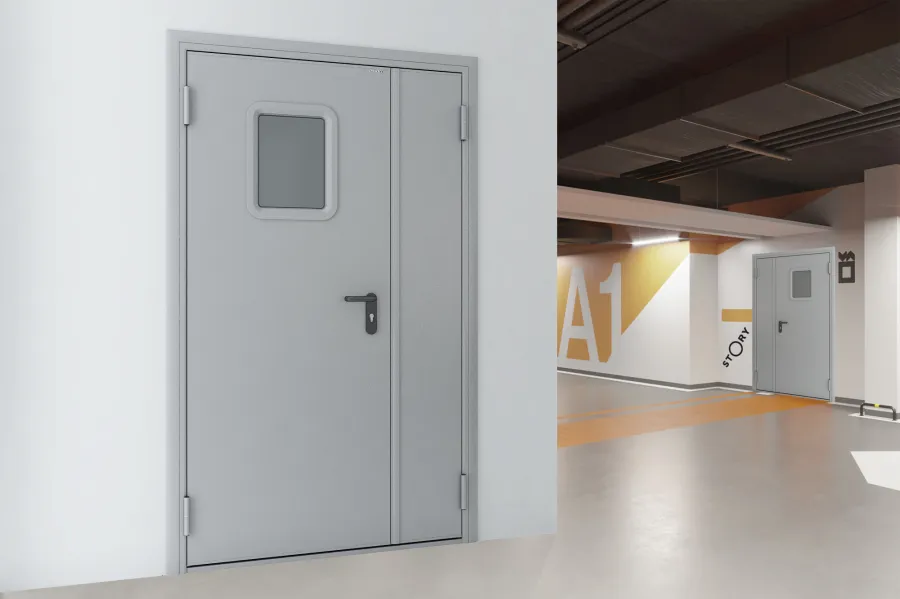

3. Полуторные: Одна рабочая створка, одна узкая вспомогательная (обычно закрыта на шпингалеты).

Направление открывания

По пожарным нормам двери на путях эвакуации должны открываться по ходу движения (наружу из здания). Однако для дверей, ведущих в отдельные помещения (кладовые, щитовые), это правило может не действовать, но дверь не должна блокировать коридор.

• Правое/Левое: Определяется по расположению петель при открывании «на себя».

• Внутреннее/Наружное: Для техпомещений чаще делают открывание наружу, чтобы при взрыве избыточное давление выбило дверь, а не разрушило стены.

Сертификация и декларирование

На территории РФ и ЕАЭС оборот противопожарных дверей без разрешительной документации запрещен.

Сертификат соответствия требованиям ФЗ №123 — главный документ. Выдается аккредитованным органом на серийное производство или партию. Срок действия обычно 1, 3 или 5 лет. При получении сертификата проводятся испытания образцов на огнестойкость и проверка производства.

Декларация о соответствии — оформляется на основании протоколов испытаний и сертификата. С 2020 года активно внедряется электронный реестр.

Что проверить в документе:

1. Заявитель и изготовитель (юридические адреса).

2. Схема сертификации.

3. Предел огнестойкости (соответствует ли заявленному вами классу).

4. Номер протокола испытаний.

5. QR-код или печать органа.

Завод «Металлоизделия» предоставляет полный пакет копий сертификатов на каждую партию товара, что является признаком легального производителя.

Паспорт изделия

Паспорт — это инструкция по эксплуатации и паспорт качества в одном документе. Наличие паспорта на каждую дверь обязательно по ГОСТ Р 53307.

Обязательные разделы паспорта:

1. Наименование и марка изделия (например, ДПМ-01/60).

2. Сведения о сертификате.

3. Габаритные размеры и масса.

4. Сведения о комплектации (замок, петли, доводчик, уплотнители).

5. Схема монтажа и требования к крепежу.

6. Условия хранения и транспортировки.

7. Гарантийный срок (обычно 12–24 месяца, но на огнестойкие свойства гарантия не распространяется после перекраски или вмешательства).

8. Отметка ОТК.

Как выбрать качественную противопожарную дверь: пошаговая инструкция

Выбор требует внимания к деталям. Вот алгоритм от инженеров завода «Металлоизделия»:

Шаг 1: Запросите протокол испытаний
Маркетинговые буклеты не имеют силы. Сверьте номер сертификата на сайте Росаккредитации.

Шаг 2: Осмотрите уплотнители
Термоактивная лента должна быть наклеена ровно, без разрывов. Если вместо специальной ленты стоит обычный резиновый уплотнитель — это фальсификат (он сгорит мгновенно).

Шаг 3: Оцените вес и жесткость
Дверь EI 60 не может весить 40 кг. Попросите открыть образец, прислушайтесь к петлям (скрип недопустим), проверьте толщину металла с помощью штангенциркуля на торце (должен быть виден доступ).

Шаг 4: Проверьте зазоры
При закрытой двери зазор по периметру должен быть не более 2-3 мм. Если зазор 5 мм и больше — дым пройдет уже на первой минуте.

Шаг 5: Номер на корпусе
Каждая сертифицированная дверь должна иметь заводскую бирку или табличку с указанием завода, марки, даты и предела огнестойкости.

Правила установки огнеупорных дверных систем

Монтаж — это 50% успеха. Даже идеальная дверь, установленная с нарушением, не выполнит свою функцию.

1. Требования к проему

Проем должен быть усилен. Крепление в пеноблок или пустотелый кирпич "на распорку" запрещено. Используются стальные анкерные болты или сварка к закладным деталям.

• Отклонение по вертикали: не более 1.5 мм на 1 метр.

• Прочность стены: должна соответствовать минимум 2-му типу.

2. Герметизация зазоров

Зазор между коробкой и стеной (обычно 10–20 мм) заполняется исключительно цементно-песчаным раствором или специальной огнестойкой пеной/герметиком. Использование обычной монтажной пены категорически запрещено — она разрушается при 70°C, и дверь выпадет.

3. Навеска полотна

Полотно должно висеть ровно. Проверяется прилегание по всему периметру с помощью полоски бумаги (зажимается, не выпадает). Доводчик должен дожимать дверь до щелчка защелки.

4. Дымонепроницаемые контуры

В комплекте часто идут специальные отливы (пороги) или автоматические порожки, которые опускаются при закрывании. Их установка обязательна для помещений с серверными или архивами.

5. Сопутствующие конструкции

Часто под ключ требуется установка напольных противопожарных люков для доступа в подвал или вертикальных противопожарных люков в шахтах коммуникаций. Их монтаж должен производиться по той же технологии (раствор, анкера, термолента), что и дверей.

Заключение

Технические характеристики противопожарных дверей — это комплексный набор данных, включающий не только минуты огнестойкости, но и геометрию, массу, качество фурнитуры и тип уплотнителя. Экономия на таких элементах, как петли или сертифицированная пена, сводит на нет все заложенные инженерами защитные свойства. Доверяя выбор заводским изделиям от проверенных производителей, таким как «Металлоизделия», вы получаете гарантию соответствия паспортных данных реальному поведению конструкции в условиях пожара.

FAQ: Частые вопросы о характеристиках

Вопрос: Чем отличается противопожарная дверь от огнестойкой?
Ответ: Это синонимы. Однако в обиходе "огнестойкой" иногда называют просто металлическую утепленную дверь. Юридически важно наличие сертификата с маркировкой EI.

Вопрос: Можно ли красить противопожарную дверь?
Ответ: Да, но нельзя удалять заводскую табличку и повреждать термоактивные ленты. Покраска должна производиться термостойкими или полимерными составами (порошок/нитроэмаль), не образующими плотную горючую пленку.

Вопрос: Что лучше: базальтовая вата или гипсокартон внутри двери?
Ответ: Базальтовая вата легче и не боится влаги (но боится конденсата без защиты). ГКЛО тяжелее, но дает лучшую шумоизоляцию и термостойкость. Оптимально — комбинированный сэндвич: сталь + ГКЛО + базальтовая плита.

Вопрос: Какой вес у двупольной двери EI 60?
Ответ: Обычно от 130 до 180 кг. Нагрузка на стену и несущие проемы должна быть рассчитана заранее.
