Опоры освещения играют ключевую роль в создании безопасной и комфортной среды в городах, на дорогах, промышленных объектах и частных территориях. Правильный расчет высоты опоры влияет на качество освещения, энергоэффективность и экономическую целесообразность проекта.
В этой статье мы рассмотрим:
-
Основные факторы, влияющие на выбор высоты опоры.
-
Методы расчета высоты для разных типов объектов.
-
Нормативные требования и стандарты.
-
Практические примеры расчетов.
Статья будет полезна проектировщикам, монтажникам, энергетикам и владельцам частных территорий.

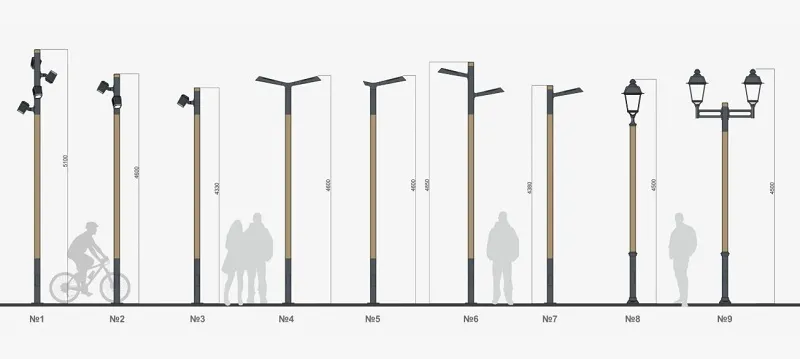

1. Факторы, влияющие на высоту опор освещения
Высота опоры зависит от множества параметров, включая назначение освещения, тип светильников, требования к освещенности и особенности территории.
1.1. Назначение освещения
-
Уличное освещение – 6–12 м.
-
Автомагистрали и крупные дороги – 10–15 м.
-
Парки и пешеходные зоны – 3–6 м.
-
Спортивные площадки – 12–30 м.
-
Промышленные территории – 8–20 м.
1.2. Тип светильников и их мощность
Чем мощнее светильник, тем выше может быть опора, поскольку свет должен равномерно распределяться по поверхности. Например:
-
Светодиодные прожекторы 100–200 Вт – 6–10 м.
-
Натриевые лампы 250–400 Вт – 8–15 м.
1.3. Нормы освещенности (СНиП, СП, ГОСТ)
Основные нормативные документы:
-
СНиП 23-05-95 (Естественное и искусственное освещение).
-
ГОР 34.20.185-94 (Освещение автомобильных дорог).
-
СП 52.13330.2016 (Актуализированная версия СНиП 23-05-95).
Нормы устанавливают минимальную освещенность в люксах (лк) для разных зон:
-
Автомагистрали – 20–30 лк.
-
Жилые улицы – 10–15 лк.
-
Парковые дорожки – 4–6 лк.
1.4. Расстояние между опорами (шаг установки)
Высота опоры (H) и расстояние между ними (D) связаны формулой:
D=3–5×HНапример, при высоте 10 м оптимальный шаг – 30–50 м.
1.5. Климатические условия
В регионах с сильным ветром и снеговой нагрузкой используют более прочные опоры, но их высота может быть ограничена.
2. Методы расчета высоты опоры
2.1. Упрощенный расчет по светораспределению
Формула для ориентировочного определения высоты:
Где:
-
D – расстояние между опорами (м).
-
H – высота опоры (м).
Пример:
Если столбы стоят через 35 м, то:
2.2. Расчет по световому потоку и освещенности
Более точный метод учитывает световой поток (в люменах) и требуемую освещенность.
Формула:
Где:
-
E – освещенность (лк).
-
F – световой поток лампы (лм).
-
U – коэффициент использования (0,3–0,6).
-
K – коэффициент запаса (1,1–1,5).
-
D – расстояние между опорами (м).
-
H – высота опоры (м).
Пример:
Дано:
-
Светодиодный светильник 15000 лм.
-
Требуемая освещенность E=15E=15 лк.
-
Коэффициент использования U=0,5U=0,5.
-
Коэффициент запаса K=1,2K=1,2.
-
Расстояние между опорами D=30D=30 м.
Находим высоту HH:
2.3. Графический метод (диаграммы силы света)
Производители светильников предоставляют диаграммы, показывающие зону освещения в зависимости от высоты.
Алгоритм:
-
Определить требуемую освещенность.
-
Выбрать светильник и посмотреть его КСС (кривую силы света).
-
Подобрать высоту, при которой покрывается нужная площадь.
3. Особенности для разных объектов
3.1. Улицы и дороги
-
Городские улицы: 6–12 м.
-
Скоростные трассы: 10–15 м (из-за большей яркости и равномерности).
3.2. Парки и пешеходные зоны
-
Декоративные опоры 3–6 м.
-
Используются рассеянные светильники.
3.3. Спортивные площадки
-
Футбольные поля – 15–30 м.
-
Теннисные корты – 8–12 м.
3.4. Промышленные территории
-
Склады, АЗС – 8–12 м.
-
Крупные заводы – 15–20 м.
4. Ошибки при выборе высоты
❌ Слишком низкие опоры → неравномерное освещение, тени.
❌ Слишком высокие опоры → потеря света, перерасход энергии.
❌ Игнорирование ветровой нагрузки → риск падения.
5. Заключение
Высота опор освещения зависит от множества факторов: назначения, типа светильников, норм освещенности и расстояния между столбами. Для точного расчета лучше использовать формулы или профессиональные программы (Dialux, Relux).
Правильный выбор высоты обеспечит:
✔ Энергоэффективность.
✔ Равномерное освещение.
✔ Долговечность конструкции.
Если у вас остались вопросы – обращайтесь к специалистам по светотехнике ОгниСвета!
